閘閥

: 更新時間2023-07-02 15:27:59; 產品名稱; 型??????? 號Z41W、Z41Y; 公稱通徑DN15~DN1000; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

C4鋼閘閥產品概述

C4鋼閘閥是一種主體部件由00Cr14Ni14Si4鋼鑄件或鍛件加工而成，閘板由閥桿帶動，沿通路中心線的垂直方向移動，通過閥門的全開或全關，實現對管道內中低溫濃硝酸介質的流通或截斷的不銹鋼閘閥。該閥所選用的材料屬超低碳高硅奧氏體不銹鋼，在強氧化介質中具有極好的耐蝕性能，特適合在濃硝酸介質中使用，還耐各種濃硝酸和硫酸混合酸的腐蝕，因含碳量小于等于0.04%，故俗稱C4鋼，實驗表明，在98%的濃硝酸中，起鈍化作用的主要元素是Si而非Cr，因此從其成分中可以看出，為了提高鋼材的耐濃硝酸腐蝕能力，與304L相比，它降低了鋼中的含Cr量，提高了含Ni量，并顯著地提高了含Si量，在濃硝酸中，耐蝕性要比304L高出幾十倍。本產品適用于不需要經常啟閉而且保持閘板全開或全閉的工況場合，不宜作調節或節流使用。

C4鋼閘閥部件材料

部件名稱	材料名稱
閥體	C4鋼	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
閥蓋	C4鋼	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
閘板	C4鋼	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
閥座	00Cr14Ni14Si4	00Cr14Ni14Si4	00Cr16Ni14Si4	00Cr16Ni14Si4
閥桿	00Cr14Ni14Si4	00Cr14Ni14Si4	00Cr16Ni14Si4	00Cr16Ni14Si4
填料壓蓋	C4鋼	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
填料	PTFE	PTFE	PTFE	PTFE
螺栓	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2
螺母	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2

C4鋼閘閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45
上密封試驗壓力(MPa)	1.76	2.75	4.4	6.93
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T 12234-2019、API 600-2015、ASME B16.34-2013
結構長度	GB/T 12221-2005、ASME B16.10-2017
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
檢驗試驗	GB/T 26480-2011、API 598-2016

C4鋼閘閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm		公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	H	公稱壓力 PN	公稱尺寸 DN	L	H
16	15	130	170	25	15	130	172
	20	150	190		20	150	191
	25	160	205		25	160	205
	32	180	270		32	180	270
	40	200	310		40	200	300
	50	250	358		50	250	357
	65	265	373		65	265	376
	80	280	435		80	280	434
	100	300	500		100	300	502
	125	325	614		125	325	613
	150	350	674		150	350	675
	200	400	818		200	400	819
	250	450	969		250	450	968
	300	500	1145		300	500	1144
	350	550	1280		350	550	1280
	400	600	1452		400	600	1451
	450	650	1541		450	650	1542
	500	700	1676		500	700	1678
	600	800	1874		600	800	1875
	700	900	2083		700	900	2082
	800	1000	2400		800	1000	2403
	900	1100	2950		900	1100	2952
	1000	1200	3245		1000	1200	3244
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

C4鋼閘閥結構圖

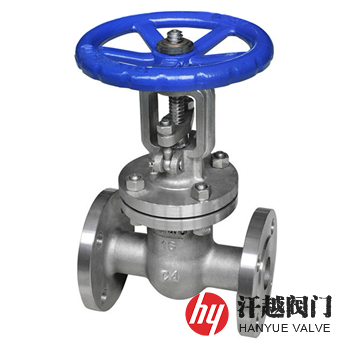

C4鋼閘閥

如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、材料、法蘭標準和法蘭密封面形式等，本產品根據密封元件的形式分成幾種不同的類型：如楔式閘閥、平行式閘閥、平行雙閘板閘閥、楔式雙閘板閘等，較常用的形式是楔式閘閥和平行式閘閥。
