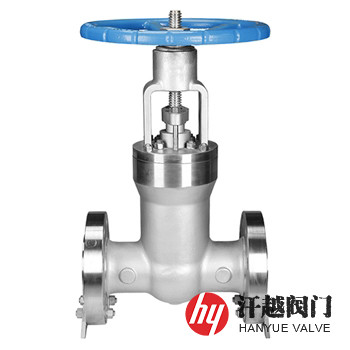

Incoloy825閘閥是一種閥體和內件由ASTM A494 CU5MCuC或ASTM B564 N08825以及Incoloy 825、Alloy 825等材質鑄制或鍛制而成，為在還原性和氧化性兩種介質中使用而開發的英康洛依合金閘閥，該閥所使用的材料為添加了少量鉬、銅和鈦的鎳-鐵-鉻固溶強化合金，化學成分為Ni:38.0%~46.0%、Cr:19.5%~23.5%、Fe:余量、C:≤0.05、Mn:≤1.0、Si:≤0.5、Mo:2.5%~3.5%、Cu:1.5%~3.0%、S:≤0.03、Al:≤0.2、Ti:0.6%~1.2%，其特點為鎳、鉻和鐵的質量分數均較高，不僅有很強的抗氯離子應力腐蝕開裂和抗點蝕以及縫隙腐蝕的能力，而且強度高、韌性好，尤其是有較好的抗氧化性和非氧化性熱酸性能，在溫度高達550℃的高溫時都具有很好的力學性能。本產品在各種介質中的耐蝕性都很好，包括如硫酸、磷酸、硝酸和有機酸，堿金屬如氫氧化鈉、氫氧化鉀和鹽酸溶液等，適合安裝在許多還原性和各種氧化性介質管路系統中用于截斷或接通介質流。
部件名稱 | 材料名稱 | |||
閥 體 | Incoloy 825 | Alloy 825 | A494 CU5MCuC | B564 N08825 |
閥 蓋 | Incoloy 825 | Alloy 825 | A494 CU5MCuC | B564 N08825 |
閘 板 | Incoloy 825 | Alloy 825 | A494 CU5MCuC | B564 N08825 |
閥 座 | Incoloy 825 | Alloy 825 | B564 N08825 | B564 N08825 |
閥 桿 | Incoloy 825 | Alloy 825 | B564 N08825 | B564 N08825 |
填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12234-2019、API 600-2015、ASME B16.34-2013 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017 | |||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等 | |||
檢驗試驗 | GB/T 26480-2011、API 598-2016 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
900 | 2 | 368 | 520 | 1500 | 2 | 368 | 615 |
3 | 381 | 650 | 3 | 473 | 705 | ||
4 | 457 | 750 | 4 | 546 | 925 | ||
6 | 610 | 800 | 6 | 705 | 1190 | ||
8 | 737 | 940 | 8 | 832 | 1525 | ||
10 | 838 | 918 | 10 | 991 | 998 | ||
12 | 965 | 1041 | 12 | 1130 | 1141 | ||
14 | 1029 | 1141 | 14 | 1257 | 1249 | ||
16 | 1130 | 1285 | 16 | 1384 | 1351 | ||
18 | 1219 | 1445 | 18 | 1537 | 1535 | ||
20 | 1321 | 1670 | 20 | 1664 | 1726 | ||
24 | 1549 | 2083 | 24 | 1943 | 2150 | ||
表中H公稱尺寸≤NPS8為手動高度，公稱尺寸＞NPS8為傘齒輪或電動高度。如需其他規格尺寸，請咨詢汗越閥門！ | |||||||
本產品主體可選用ASTM A494 CU5MCuC、B564 N08825或Incoloy 825、Alloy 825及UNS N08825等鑄件或鍛件牌號。如果你需訂購我廠不銹鋼閘閥產品，咨詢時煩請說明規格型號，壓力等級、公稱尺寸、閥體和內件材料、使用介質、工作溫度、閘板類型、端部連接形式及操作機構(電動、液動、氣動、齒輪傳動)等。
